O solo do Planalto Central tem características que enganam até profissionais experientes. Em Goiânia, a alternância entre camadas de latossolo argiloso profundo e eventuais lentes de cascalho laterítico cria contrastes de resistividade que só uma investigação geofísica bem calibrada consegue interpretar. A cidade, situada sobre terrenos do Grupo Araxá, exige mais do que ensaios diretos. A resistividade elétrica e a Sondagem Elétrica Vertical (SEV) permitem enxergar o subsolo sem escavações, mapeando desde a zona saturada até a rocha sã. Em obras que vão do Setor Bueno ao Marista, usamos o método para definir a profundidade do embasamento antes de qualquer sondagem mecânica. Os resultados orientam desde projetos de fundações profundas até sistemas de aterramento elétrico. Quando a estratigrafia é complexa, complementamos a campanha com sondagens SPT para calibrar os perfis geoelétricos com dados diretos de resistência à penetração.
A Sondagem Elétrica Vertical revela a estratigrafia oculta do subsolo de Goiânia, onde camadas de cascalho laterítico saturado podem simular rocha sã e induzir erros de projeto.
Procedimento e escopo
Considerações locais

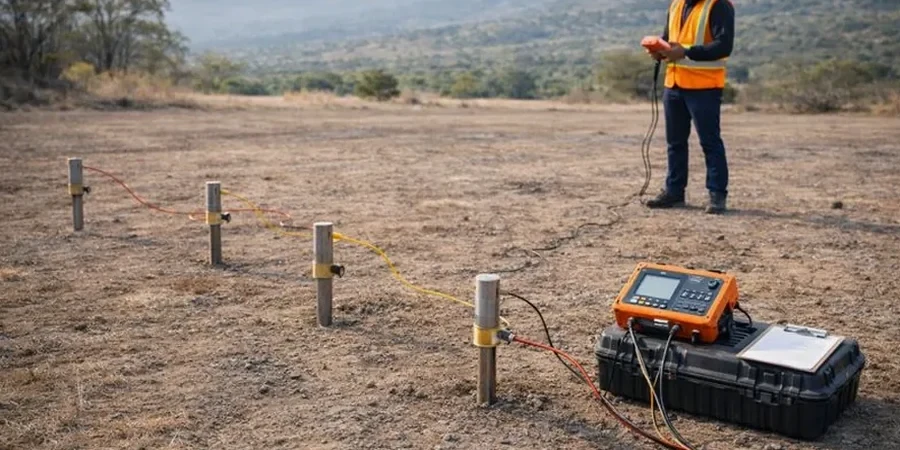

O equipamento de campo que levamos para as obras em Goiânia inclui um resistivímetro de 800V com injeção de corrente contínua e quatro carretéis de aço inox com cabos de 250 metros cada. A equipe monta a linha de estendimento sobre o solo, conecta os eletrodos de latão e verifica a resistência de contato em cada ponto. Em terrenos secos de agosto, a resistência de contato pode ultrapassar 10 kΩ; só liberamos a aquisição quando todos os eletrodos baixam para menos de 2 kΩ. Ignorar essa etapa é o risco mais frequente que observamos em concorrências de baixo custo técnico: dados ruidosos produzem curvas de resistividade aparente que não refletem a geologia real. O resultado aparece meses depois, quando a fundação atinge uma camada não prevista e a obra para. A aquisição segue o protocolo da ABNT NBR 7117, com empilhamento de três ciclos por abertura eletródica para filtrar ruído da rede elétrica e de cercas metálicas próximas.
Normas de referência
ABNT NBR 7117:2012 – Medição da resistividade e determinação da estratificação do solo, ABNT NBR 15749:2009 – Medição de resistência de aterramento e potenciais na superfície do solo, ABNT NBR 6122:2019 – Projeto e execução de fundações (seção de investigação geotécnica)
Serviços técnicos associados
Sondagem Elétrica Vertical (SEV) para Fundações
Executada com arranjo Schlumberger ao longo de eixos previamente demarcados, a SEV mapeia a profundidade do embasamento rochoso e identifica zonas de baixa resistividade associadas a solos saturados. Emprega-se em estudos preliminares de fundação de torres, galpões e edifícios nos bairros em expansão de Goiânia.
Caminhamento Elétrico para Mapeamento Lateral
Técnica com arranjo dipolo-dipolo que varre variações laterais de resistividade ao longo de perfis. Aplicada na detecção de cavidades, fraturas preenchidas com água e contatos geológicos, comum em áreas de mineração e em obras lineares que cruzam o perímetro urbano.
Medição de Resistividade para Sistemas de Aterramento
Ensaio conforme ABNT NBR 7117 e NBR 15749 para determinar a curva de estratificação do solo e calcular a resistência de malhas de aterramento. Realizado em subestações, parques solares e indústrias da região metropolitana de Goiânia.
Parâmetros típicos
Perguntas comuns
Qual a diferença entre SEV e caminhamento elétrico para uma obra em Goiânia?
A SEV investiga a variação da resistividade com a profundidade em um ponto fixo, ideal para definir a estratigrafia vertical antes de fundar um prédio. O caminhamento elétrico move os eletrodos ao longo de uma linha e mapeia variações laterais, sendo mais indicado para detectar fraturas, cavidades ou contatos entre rocha sã e solo em obras lineares.
O solo laterítico de Goiânia interfere nos resultados da resistividade?
Sim, e bastante. O latossolo argiloso do Cerrado goianiense apresenta resistividade alta quando seco, mas a presença de concreções ferruginosas e lentes de cascalho laterítico cria contrastes que podem ser mal interpretados. Nossa equipe cruza os dados de resistividade com sondagens SPT de calibração para refinar o modelo geoelétrico e evitar falsas interpretações.
Quanto custa uma campanha de SEV em Goiânia?
O valor da campanha de Sondagem Elétrica Vertical em Goiânia parte de R$ 100.000, variando conforme a quantidade de pontos de investigação, a profundidade máxima de cada SEV e a mobilização da equipe. Para uma proposta precisa, avaliamos a área do terreno e os objetivos do projeto antes de cotar.
Quanto tempo leva para entregar o relatório de resistividade?
Após a aquisição em campo, que dura de um a três dias dependendo do número de SEVs, o processamento e a inversão dos dados consomem de cinco a oito dias úteis. O relatório final inclui as curvas de resistividade aparente, o modelo de camadas interpretado e as recomendações geotécnicas para o projeto.
