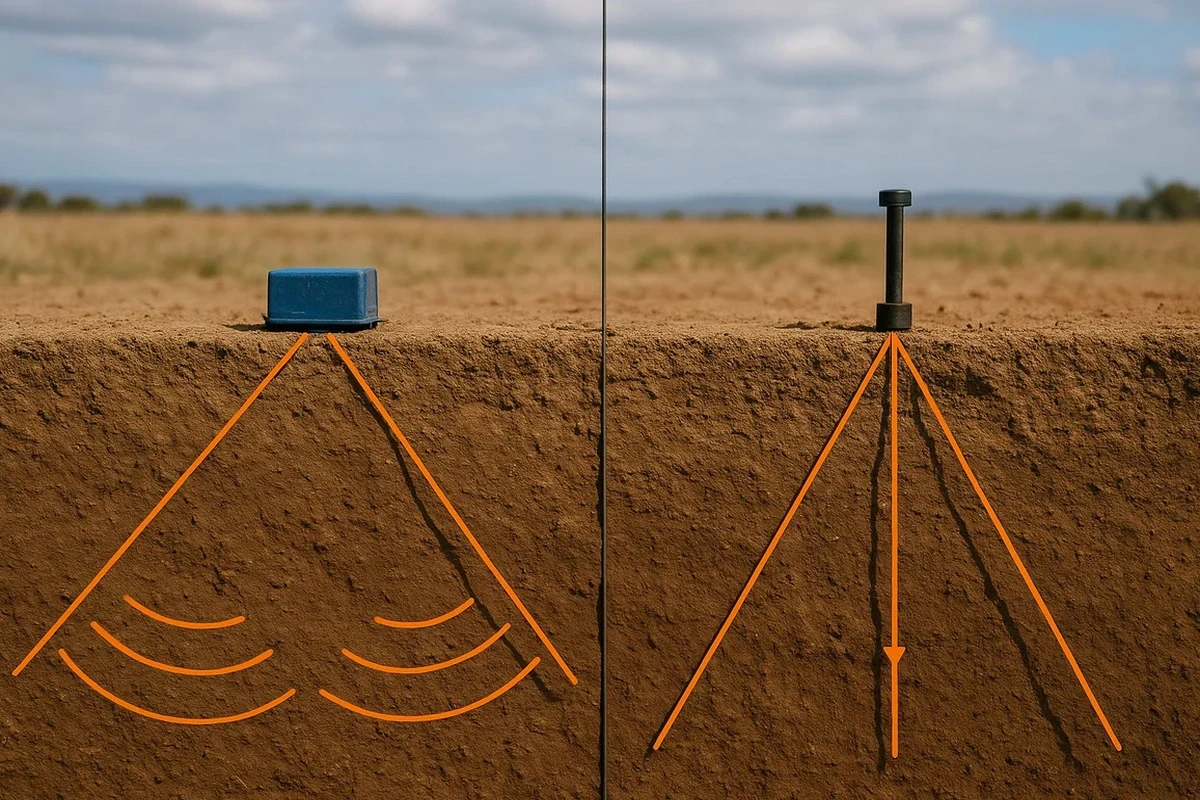

Goiânia está a 749 metros de altitude, sobre um planalto de solos que mudam muito em poucos metros. Já vimos terrenos com laterita dura ao lado de bolsões de solo mole, e isso complica qualquer fundação. A tomografia sísmica de refração/reflexão resolve esse problema ao mostrar as camadas do subsolo sem precisar furar tudo. Empreiteiras da região da Avenida T-63 e construtoras do Setor Marista nos procuram quando o SPT não explica o comportamento do maciço. A técnica usa ondas geradas por marreta ou queda de peso, captadas por geofones alinhados, e o resultado é um perfil contínuo de velocidades sísmicas. Em 2023, um prédio no Jardim Goiás economizou 15% na fundação porque o perfil de refração mostrou que o topo rochoso estava 4 metros mais raso do que as sondagens indicavam. Para obra em terreno heterogêneo, o dado sísmico reduz incerteza e evita surpresa na escavação. A resistividade elétrica complementa bem o modelo quando há variação de umidade no perfil.
Em Goiânia, a refração sísmica frequentemente revela topo rochoso mais raso que o previsto por sondagens, reduzindo escavação e volume de concreto.
Procedimento e escopo
Considerações locais
Acompanhamos uma obra no Setor Bueno onde o projeto previa estacas com ponta a 18 metros. A sondagem mostrava silte arenoso até os 20 metros. A tomografia sísmica de refração indicou um contraste de velocidade a 13 metros, com Vp saltando de 800 para 2.300 m/s. Decidiram escavar uma trincheira de verificação: era um matacão de quartzo com diâmetro de 3 metros, não o topo rochoso. Se confiassem só na sísmica sem a verificação geológica, as estacas ficariam curtas e o recalque seria inadmissível. O risco real em Goiânia é o falso positivo de topo rochoso causado por blocos erráticos ou couraças lateríticas contínuas. Por isso sempre amarramos o perfil sísmico com no mínimo dois furos de sondagem, aplicando a relação de Poisson para distinguir rocha sã de matacão. Ignorar essa amarração é o que gera erro e depois a culpa cai no método geofísico.
Normas de referência
ABNT NBR 15984:2018 - Execução de levantamentos sísmicos terrestres, ABNT NBR 6122:2019 - Projeto e execução de fundações, ABNT NBR 6484:2020 - Sondagem de simples reconhecimento com SPT (correlação)
Serviços técnicos associados
Sondagens SPT
Execução de sondagem a percussão conforme NBR 6484, com medição de NSPT a cada metro. Em Goiânia, associamos os furos ao perfil sísmico para calibrar a profundidade do impenetrável e validar contatos entre camadas.
Ensaio MASW
Aquisição de ondas superficiais com arranjo multicanal para obter o perfil de Vs. O MASW cobre os primeiros 30 metros com boa resolução e complementa a refração onde o gradiente de velocidade é baixo, comum nas argilas siltosas da região.
Parâmetros típicos
Perguntas comuns
Qual a profundidade que a tomografia sísmica de refração atinge em Goiânia?
Com uma linha de 100 metros de geofones, atingimos entre 25 e 35 metros de profundidade. A regra prática é um terço do comprimento do arranjo. Para investigações mais rasas, encurtamos o espaçamento entre geofones e ganhamos resolução nos primeiros 10 metros.
Qual o custo de um levantamento de refração sísmica em Goiânia?
O preço de uma linha de refração sísmica de 24 canais gira em torno de R$100.000, dependendo do comprimento do arranjo, da dificuldade de acesso e da necessidade de topografia de precisão. Enviamos orçamento detalhado após visita técnica ao local.
A refração sísmica funciona em área urbana com ruído de tráfego?
Funciona, mas exige cuidados. Em Goiânia, fazemos aquisições aos domingos ou em horários de menor movimento. Usamos empilhamento de golpes (5 a 10 repetições por ponto) e geofones de 14 Hz que filtram parte do ruído urbano. O processamento remove o restante.
Que tipo de obra mais demanda esse ensaio em Goiânia?
Principalmente edifícios altos nos setores Bueno, Marista e Oeste, onde o topo rochoso varia muito. Também atendemos obras viárias e de drenagem que precisam estimar volumes de escavação em rocha para licitação.
Vocês entregam o perfil com parâmetros dinâmicos para projeto de fundação?
Sim. A partir das velocidades Vp e Vs calculamos o módulo de Young dinâmico, módulo cisalhante máximo e coeficiente de Poisson. Esses parâmetros alimentam modelos de interação solo-estrutura e análises de vibração, seguindo as recomendações da NBR 6122.
